Station de relevage

Qu’est-ce qu’une station de relevage ?



Une station de relevage est un dispositif essentiel dans la gestion des eaux usées, pluviales, et dans certains cas, des eaux industrielles. Sa fonction principale est de collecter les eaux à un point bas et de les « relever » à un niveau plus élevé pour permettre leur écoulement vers une station de traitement ou un point de déversement naturel. Cette nécessité survient dans des zones où le profil topographique empêche l’écoulement naturel des eaux ou lorsqu’une zone se trouve en dessous du niveau du réseau d’assainissement principal.

Les stations de relevage jouent un rôle crucial dans les systèmes d’assainissement en garantissant que les eaux usées et pluviales sont efficacement éloignées des habitats résidentiels et industriels, prévenant ainsi les risques sanitaires et environnementaux. Elles sont particulièrement importantes dans les zones urbaines densément peuplées et les régions à topographie complexe où l’écoulement gravitaire direct vers les installations de traitement n’est pas possible.

Types de stations de relevage

Stations pour eaux usées domestiques

Les stations de relevage pour eaux usées domestiques sont conçues pour collecter et transférer les eaux usées provenant des habitations, des bâtiments commerciaux et des établissements publics vers les installations de traitement des eaux usées. Ces stations jouent un rôle essentiel dans les zones résidentielles, particulièrement dans les secteurs où les habitations sont situées en dessous du niveau du réseau d’égouts principal ou dans des zones de terrain difficiles, empêchant l’écoulement naturel par gravité.

Stations pour eaux pluviales

Les stations de relevage pour eaux pluviales sont spécifiquement conçues pour gérer les eaux de pluie, en les collectant et en les acheminant vers des bassins de rétention, des cours d’eau ou des systèmes de drainage. Leur rôle est crucial pour prévenir les inondations en milieu urbain, en contrôlant et en régulant le flux des eaux de pluie, surtout lors d’événements pluvieux importants.

Rôle dans la gestion des eaux de pluie et prévention des inondations :

  • Réduction du risque d’inondation dans les zones urbaines en transférant l’excès d’eau vers des zones où elle peut être gérée plus efficacement
  • Protection des écosystèmes en évitant le déversement non contrôlé des eaux pluviales dans les cours d’eau naturels
  • Amélioration de la qualité de l’eau en séparant les eaux pluviales des eaux usées, permettant ainsi un traitement plus ciblé

Stations pour eaux industrielles

Les stations de relevage pour eaux industrielles sont destinées à la gestion des eaux utilisées ou produites par les processus industriels. Ces eaux, souvent chargées en substances chimiques, en particules ou en matières organiques, nécessitent une manipulation spécifique avant leur rejet ou leur traitement.

Utilisation spécifique dans le cadre industriel :

  • Traitement et transfert des eaux usées issues de la production industrielle vers des installations dédiées au traitement des effluents industriels
  • Prévention de la pollution et protection de l’environnement en assurant que les eaux chargées sont traitées conformément aux normes avant leur rejet
  • Soutien aux processus industriels en fournissant un moyen efficace de gérer les sous-produits liquides, contribuant ainsi à l’efficacité opérationnelle et à la conformité réglementaire

Fonctionnement d’une station de relevage

Le fonctionnement d’une station de relevage repose sur plusieurs composants clés travaillant de concert pour assurer une gestion efficace et sûre des eaux.

Composants clés d’une station de relevage

Cuve de collecte : La cuve, ou le bassin de collecte, est le point de départ du processus de relevage. Elle est conçue pour recevoir les eaux usées ou pluviales provenant des réseaux d’assainissement. Sa taille et sa capacité sont dimensionnées en fonction du volume d’eau à traiter et du débit entrant.

Pompes de relevage : Les pompes sont le cœur de la station de relevage. Elles ont pour fonction de relever les eaux de la cuve vers le niveau supérieur ou vers l’installation de traitement. La sélection des pompes se base sur plusieurs critères, dont la hauteur de relevage nécessaire et le type d’eau à pomper.

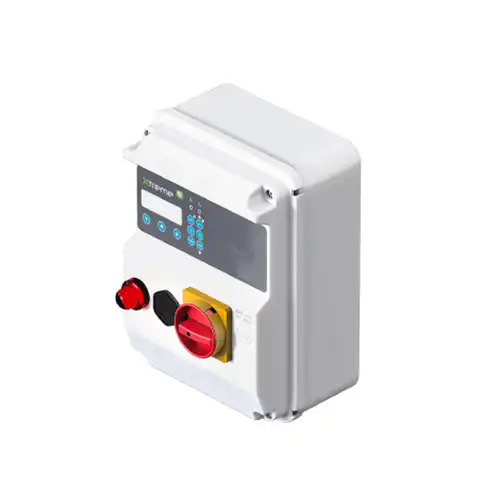

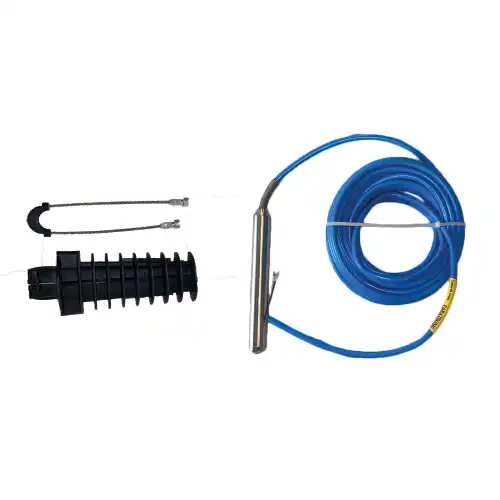

Système de commande : Le système de commande automatise le fonctionnement des pompes. Il est équipé de capteurs de niveau qui détectent la hauteur d’eau dans la cuve et activent les pompes lorsque le niveau d’eau atteint un seuil prédéfini. Ce système permet également de gérer l’alternance entre les pompes pour équilibrer leur usure et d’activer des alarmes en cas de dysfonctionnement.

Principe de fonctionnement

Collecte des eaux : Les eaux usées ou pluviales sont acheminées vers la cuve de collecte de la station de relevage par un réseau de canalisations. Dans le cas des eaux industrielles, elles peuvent également provenir directement de processus de production.

Activation des pompes : Lorsque le niveau d’eau dans la cuve atteint un certain seuil, les capteurs de niveau envoient un signal au système de commande, qui active alors les pompes de relevage.

Relevage et transfert des eaux : Les pompes puisent les eaux de la cuve et les propulsent à travers une conduite de refoulement vers un niveau supérieur ou directement vers une installation de traitement des eaux. Le choix de la conduite de refoulement et de son diamètre est crucial pour assurer un transfert efficace et éviter les surpressions ou les blocages.

Arrêt des pompes : Une fois le niveau d’eau dans la cuve suffisamment réduit, les capteurs de niveau signalent au système de commande de stopper les pompes. Le cycle peut alors recommencer dès que le niveau d’eau remonte.

La conception d’une station de relevage doit prendre en compte plusieurs facteurs, tels que le débit maximal attendu, la nature des eaux à pomper (présence de solides, produits chimiques, etc.), et les conditions d’installation (profondeur, accessibilité). Un dimensionnement adéquat des composants et une sélection appropriée des matériaux sont essentiels pour garantir le bon fonctionnement de la station de relevage et sa durabilité.

Installation d’une station de relevage

L’installation d’une station de relevage est une étape cruciale qui nécessite une planification minutieuse et une attention particulière aux détails. Le succès de cette installation repose sur plusieurs facteurs clés, allant du choix de l’emplacement aux exigences légales et normatives, sans oublier l’application de bonnes pratiques d’installation.

Choix de l’emplacement

Le choix de l’emplacement pour une station de relevage est déterminé par plusieurs critères essentiels qui influencent directement son efficacité et sa maintenance à long terme :

Accessibilité : L’emplacement doit être facilement accessible pour la maintenance et les urgences. Un accès restreint peut compliquer les interventions et augmenter les coûts d’entretien.

Proximité des réseaux : La station doit être située à proximité des réseaux d’assainissement existants pour minimiser les coûts de raccordement et faciliter l’intégration au système global.

Gradient topographique : Le terrain doit permettre un écoulement naturel vers la station. Les zones en pente sont préférables, réduisant la nécessité de pompage supplémentaire pour amener l’eau à la station.

Exigences légales et normes

Avant de procéder à l’installation d’une station de relevage, il est impératif de se conformer aux réglementations locales et nationales en vigueur :

Permis de construire : Souvent nécessaire pour l’installation de structures permanentes, le permis assure que le projet respecte les plans d’urbanisme locaux.

Normes de sécurité et environnementales : Les stations de relevage doivent adhérer aux normes environnementales pour protéger les eaux souterraines et les écosystèmes avoisinants, ainsi qu’aux normes de sécurité pour protéger les opérateurs et le public.

Réglementations spécifiques : Selon la région, des réglementations spécifiques peuvent s’appliquer concernant la gestion des eaux usées, pluviales ou industrielles.

Bonnes pratiques d’installation

Pour garantir une installation sécurisée et conforme aux standards, plusieurs bonnes pratiques doivent être suivies :

Etude du sol : Une analyse préalable du sol est nécessaire pour s’assurer que le terrain peut supporter la structure de la station de relevage sans risque d’affaissement ou d’infiltration.

Protection contre les inondations : La station doit être conçue pour résister aux événements extrêmes, incluant les inondations, pour éviter les débordements et les dommages aux équipements.

Installation électrique sécurisée : Compte tenu de la proximité de l’eau, l’installation électrique doit respecter les normes les plus strictes en matière de sécurité pour prévenir tout risque d’électrocution.

Formation et signalisation : Le personnel exploitant la station de relevage doit être correctement formé sur son fonctionnement et les mesures de sécurité. La signalisation adéquate doit être mise en place pour informer sur les potentiels dangers.

Maintenance et entretien des stations de relevage

La maintenance régulière et l’entretien approprié des stations de relevage sont essentiels pour assurer leur fonctionnement et prolonger leur durée de vie. Un programme de maintenance bien planifié peut prévenir les pannes, minimiser les coûts de réparation et garantir une gestion efficace des eaux usées, pluviales ou industrielles.

Routine de maintenance

Inspection visuelle : Effectuer des inspections visuelles régulières pour détecter tout signe d’usure, de corrosion, ou de dommage sur les composants de la station, notamment les pompes, les cuves, et les systèmes de commande.

Nettoyage des cuves : Nettoyer les cuves pour éliminer les sédiments et les débris qui peuvent s’accumuler et entraver le fonctionnement des pompes ou des capteurs de niveau.

Vérification des pompes : Tester périodiquement les pompes pour s’assurer qu’elles fonctionnent correctement. Cela inclut la vérification de la pression, du débit, et de l’état des joints et des roulements.

Entretien des systèmes de commande : Contrôler les systèmes de commande électrique et les alarmes pour s’assurer qu’ils réagissent comme prévu. Cela comprend la vérification des capteurs, des interrupteurs de niveau, et des circuits électriques.

Indicateurs courants de dysfonctionnement et mesures correctives

Pompes bruyantes ou vibrantes : Des bruits anormaux ou des vibrations excessives peuvent indiquer des problèmes mécaniques. Il peut être nécessaire de remplacer ou de réparer les pompes.

Déclenchement fréquent des alarmes : Si les alarmes se déclenchent fréquemment, cela peut signaler un problème avec les niveaux d’eau, les pompes ou les systèmes de commande. Une inspection détaillée est requise pour identifier et corriger la cause.

Ecoulement lent ou inexistant : Un écoulement réduit ou bloqué peut être dû à un colmatage des conduites ou à une panne de pompe. Un nettoyage des conduites ou une réparation des pompes peut être nécessaire.

En respectant ces directives de maintenance et d’entretien, les opérateurs de stations de relevage peuvent assurer le fonctionnement optimal de leurs installations, minimiser les interruptions de service et prolonger la durée de vie de leurs équipements.
